Informacje o Nowych Produktach
W-H4G2-BI-30°-N Konstrukcja do montażu dwustronnych paneli fotowoltaicznych (Bifacial)
Opis konstrukcji
• Kompletny system wsporczy umożliwiający zamocowanie paneli dwustronnych (Bifacial), które wykorzystują odbite od gruntu promienie słoneczne
• Zmiana tylnych stężeń z ceowników 41×41 na pręty gwintowane PGM6E – dzięki temu więcej promieni słonecznych odbitych od podłoża dociera do tylnej aktywnej powierzchni paneli i powiększa w sposób istotny produktywność
Zalety
• Maksymalne ograniczenie zacienienia paneli z tyłu konstrukcji dzięki zastosowaniu profili nośnych tylko w miejscach ram paneli (lub w połowie długości paneli)
• Wydłużone otwory perforacji na całej długości profili dają bardzo dużą możliwość regulacji podczas montażu konstrukcji
• perforacja w profilach CWC100H50…NMC pozwala na szybki montaż paneli za pomocą nakrętek rombowych NRM8PV
W-V2G2-BI-30°-N Konstrukcja do montażu dwustronnych paneli fotowoltaicznych (Bifacial)
zoptymalizowana konstrukcja w układzie pionowym
Opis konstrukcji
• Kompletny system wsporczy umożliwiający zamocowanie paneli dwustronnych (Bifacial), które wykorzystują odbite od gruntu promienie słoneczne
• Zmiana tylnych stężeń z ceowników 41×41 na pręty gwintowane PGM6E – dzięki temu więcej promieni słonecznych odbitych od podłoża dociera do tylnej aktywnej powierzchni paneli i powiększa w sposób istotny produktywność
• Przykładowe ułożenie stężeń konstrukcji
Zalety
• Maksymalne ograniczenie zacienienia paneli z tyłu konstrukcji dzięki zastosowaniu profili nośnych tylko w miejscach ram paneli (lub w połowie długości paneli)
• Wydłużone otwory perforacji na całej długości profili dają bardzo dużą możliwość regulacji podczas montażu konstrukcji
• perforacja w profilach CWC100H50…NMC pozwala
DP-DNHWE Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich pokrytych papą lub membraną
Kompletny system wsporczy umożliwiający zamocowanie paneli
w układzie horyzontalnym pod kątem 10, 15 i 20°na dachu płaskim
pokrytym papą lub membraną bez ingerencji w poszycie dachu
i bez zastosowania dodatkowego balastu.
Zalety
• brak ingerencji w poszycie dachu
• dzięki wyeliminowaniu balastu brak dodatkowego obciążenia dachu
• szybki montaż i niska cena,
• konstrukcja przebadana pod względem wytrzymałościowym
• wykonanie z blachy w powłoce Magnelis® gwarantuje bardzo wysoką odporność na korozję
• mocowanie uchwytów paneli do profilu prowadzącego przy pomocy jednej śruby i nakrętki rombowej
• płynna regulacja rozstawu uchwytów w profilu prowadzącym
• podłużne otwory do montażu paneli w uchwytach UPDC…MC oraz UPGC..MC poszerzają tolerancje montażu paneli do zamontowanej na dachu konstrukcji
• uchwyt dolny uniwersalny do ustawienia trzech kątów: 10°, 15° lub 20°
• możliwość montażu paneli o długości ~ 2 m
• rozwiązanie dedykowane na dachy płaskie o niskiej nośności konstrukcji
Carporty dostępne w II kwartale 2021
Nowoczesne carporty wykonane z profili zamkniętych z zadaszniem z blachy trapezowej wyposażone w konstrukcję nośna pod panele fotowoltaiczne. Istnieje możliwość skierowania paneli w kierunku południowym lub zbudowanie konstrukcji typu wschód-zachód
Koryta kablowe KFL…MC z połączeniem „klik” wykonane z blachy w powłoce magnelis do prowadzenie przewodów elektrycznych w instalacjach fotowoltaicznych
(Podpora korytka – wysięgnik wzmocniony WSZ…NMC)
zatrzaskiwany w ceowniku (słupa podporowego)
Opis techniczny
Konstrukcje wolnostojące BAKS przystosowane są do montażu wysięgników i koryt kablowych BAKS. Zatrzaskowy montaż wysięgników WSZ…NMC (bez użycia narzędzi) do słupów podporowych znacznie skraca czas instalacji korytka BAKS zapewniają doskonałe odprowadzenie ciepła i są odporne na bezpośrednie i rozproszone promieniowanie UV. Umożliwiają błyskawiczny montaż przewodów. Wyposażone są w pokrywy co zabezpiecza przewody przed uszkodzeniem przez zwierzęta leśne oraz gryzonie. Produkty BAKS posiadają certyfikaty VDE, TUV i ITB potwierdzające ciągłość elektryczną obwodu, gwarantujący brak magazynowania się ładunków elektrycznych w uziemionej konstrukcji.
• Perforacja wzdłużna w konstrukcjach wolnostojacych Baks umożliwia szybki montaż tras kablowych do konstrukcji wolnostojacej za pomocą wysięgników zatrzaskowych WSZ….NMC
• Koryta KFL…MC mogą być z powodzeniem stosowane do prowadzenia przewodów elektrycznych na dachach płaskich oraz w innych zewnętrznych instalacjach elektrycznych
• Koryta KFL..MC z połączeniem „klik” posiadają certyfikaty TUV, VDE oraz ITB potwierdzające zachowanie ciągłości elektrycznej układu
Instalacja elektryczna poprowadzona w korytku pełnym KBL…MC
Opis techniczny
• Konstrukcje wolnostojące BAKS przystosowane są do montażu
wysięgników i koryt kablowych BAKS. Zatrzaskowy montaż wysięgników
WSZ…NMC (bez użycia narzędzi) do słupów podporowych
znacznie skraca czas instalacji korytka BAKS. Stosowanie
koryt BAKS zapewnia doskonałe odprowadzenie ciepła, chroni
instalację przed bezpośrednim i rozproszonym promieniowaniem
UV i umożliwia błyskawiczny montaż przewodów. Korytka
mogą być wyposażone w pokrywy co zabezpiecza przewody
przed uszkodzeniem przez zwierzęta leśne oraz gryzonie. Produkty
BAKS posiadają certyfikaty VDE, TUV i ITB potwierdzające
ciągłość elektryczną obwodu, gwarantujący brak magazynowania
się ładunków elektrycznych w uziemionej konstrukcji.
• Perforacja wzdłużna w konstrukcjach wolnostojących Baks
umożliwia szybki montaż tras kablowych do konstrukcji wolnostojącej
za pomocą wysięgników zatrzaskowych WSZ….NMC
• Koryta KBL…MC mogą być z powodzeniem stosowane do prowadzenia
przewodów elektrycznych na dachach płaskich orazw
innych zewnętrznych instalacjach elektrycznych
• Koryta KBL…MC z posiadają certyfikaty TUV, VDE oraz ITB
potwierdzające zachowanie ciągłości elektrycznej układu
Daszek inwertera DI
Bok daszku inwertera BDI
Łacznik daszku inwertera LDI
Osłona inwertera przed deszczem, śniegiem, uderzeniami mechanicznymi itp.
Zalety
• ochrona inwertera przed deszczem, śniegiem oraz uderzeniami
• wysokie parametry wytrzymałościowe
• łatwy i szybki montaż
• możliwość rozbudowania osłony o następne moduły tworząc dowolną
szerokość dostosowaną do wymiarów inwetera
• wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej odporności na korozję
• symetryczne wykonanie boków daszku umożliwia montaż jednego typu
elementu z prawej i lewej strony
Opis techniczny
Materiał: Stal S250GD w powłoce Magnelis®
DI ochrona inwertera przed deszczem, śniegiem,
uderzeniami mechanicznymi itp. daszek inwertera
BDI Usztywnienie daszku, boczna osłona inwertera
LDI Łączenie daszków inwertera, łacznik daszku inwertera
INFO
W celu uszczelnienia połączonych daszków należy użyć gumy EPDM lub
uszczelniacza dekarskiego
Podstawa montażowa PCS70, PCS100
PCS70 Montaż pionowego profilu CT70H50… NMC oraz CWT70H50… NMC jako słupa podporowego do śruby gruntowej GSW76x…N
PCS100 Montaż pionowego profilu CWE100H50… NMC jako słupa podporowego konstrukcji do śruby gruntowej GSW76x…N
Zalety:
• podwyższona wytrzymałość dzięki specjalnie wyprofilowanym zagięciom wzmacniającym
• otwory w podstawowej umożliwiające regulację położenia podczas montażu
• gęsta perforacja w części pionowej umożliwia regulację wysokości montażu słupa podporowego
Opis techniczny
• Materiał: Stal S235 cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
• Do montażu należy użyć 4 kpl. SMM10x30F
Podstawa montażowa PCB70, PCB100
PCB70 Montaż pionowego profilu CT70H50… NMC oraz CWT70H50… NMC
do podłoża betonowego jako słupa podporowego konstrukcji
PCB100 Montaż pionowego profilu CWE100H50… NMC do podłoża betonowego
jako słupa podporowego konstrukcji
Zalety
• podwyższona wytrzymałość dzięki specjalnie wyprofilowanym
zagięciom wzmacniającym
• otwory w podstawie umożliwiające regulację położenia podczas
montażu
• gęsta perforacja w części pionowej umożliwia regulację wysokości
montażu słupa podporowego
• duża stabilność mocowania dzięki powiększonej płaszczyźnie
podstawy
Opis techniczny
• Materiał: Stal S235 cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
• Do montażu do podłoża betonowego należy użyć 4 kotwy
PSRM10x90F
Spinka SPV
Zabezpieczenie przed wypadnięciem kabli prowadzonych wewnątrz
ceownika CWC100H50…NMC
Zalety:
• bardzo szybki montaż i demontaż spinki, umożliwiający dołożenie kabli
w dowolnym momencie
• okrągły przekrój spinki chroni kable przed uszkodzeniem
• niska waga umożliwiająca przenoszenie dużej liczby sztuk przez jednego instalatora
• wykonanie z nierdzewnego materiału o bardzo dobrych właściwościach
antykorozyjnych i dużej wytrzymałości mechanicznej
• możliwość zamontowania w dowolnym miejscu w profilu CWC100H50…
NMC
Opis techniczny
• Materiał: Stal nierdzewna
Łącznik profilu aluminiowego LPAN30
Łączenie profili aluminiowych
Zalety
• ścięcia na końcach ułatwiające wstępne umieszczenie łącznika w profilu
• kształt łącznika zapewnia bardzo stabilne połączenie profili
• ograniczniki głębokości wbicia łącznika w profil
• wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej odporności antykorozyjnej
• wysokie parametry wytrzymałościowe połączenia,
Opis techniczny
• materiał: Stal S250GD w powłoce Magnelis®
Profil aluminiowy PAL 30H32…
Podparcie paneli w konstrukcjach na dachy skośne oraz dachy płaskie, montaż paneli do konstrukcji wsporczej
Zalety:
• niska cena
• stabilne podparcie paneli w konstrukcjach na dachy skośne oraz dachy
płaskie
• szerokość gniazd w profilu zapobiega obracaniu się śrub i nakrętek sześciokątnych (M8 dla górnego gniazda oraz M10 dla dolnego gniazda)
• specjalny przekrój profilu zwiększający jego wytrzymałość
Opis techniczny
• Aluminium (EN AW-6063)
Na zamówienie:
L- lakierowanie w kolorze RAL9005
• Dostępny od III kwartału 2021
Uchwyt do karpiówki
Montaż elementów konstrukcji PV do dachu pokrytego dachówką karpiówką.
Zalety
• długość dopasowana do większości rodzajów dachówek
• podłużny otwór umożliwiający regulację położenia profilu aluminiowego
• wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej
odporności na korozję
• dodatkowe wzmocnienie zapewnia mocny i stabilny montaż profili
aluminiowych
Opis techniczny
• materiał: Stal S350GD w powłoce Magnelis®
• uchwyt składa się z 2 elementów złożonych dzięki specjalnemu
połączeniu kształtowemu – zastosowanie dodatkowego elementu
w dolnej części uchwytu zapewnia bardzo wysokie parametry
wytrzymałościowe
• do montażu należy użyć 2 wkręty DDW6x60E
Uchwyt dachowy regulowany
Montaż elementów konstrukcji PV do dachu pokrytego gontem bitumicznym
Zalety:
• regulacja wysokości górnego elementu w zakresie 75-109 mm umożliwiająca
wypoziomowanie uchwytów i niwelację nierówności dachów
• podłużny otwór umożliwiający regulację położenia profilu aluminiowego
• wydłużone dłuższe ramię tak aby ułatwić wkręcanie wkrętów
• wykonanie ze stali nierdzewnej o wysokiej odporności na korozję
Opis techniczny
• Materiał: Stal nierdzewna
• Do montażu należy użyć 2 wkręty DDW6x60E
Uchwyt regulowany do blachy trapezowej
Montaż elementów konstrukcji PV do dachu pokrytego blachę
trapezową
Zalety
• szeroki zakres regulacji umożliwiający stosowanie do różnych
blach trapezowych
• uchwyt wyposażony w gumę uszczelniającą EPDM przyklejoną
od spodu
• wykonanie ze stali nierdzewnej o wysokiej odporności na korozję
• możliwość regulacji odległości od dachu ułatwia montaż i niwelację
nierówności dachu
Opis techniczny
• Materiał: Stal nierdzewna
• Do montażu należy użyć 4 wkręty SMDP6x25E
Nakrętka rombowa
Montaż paneli PV do profili CWC100H50…NMC
Zalety:
• szybki montaż klem mocujących panele bez konieczności przytrzymywania przy dokręcaniu nakrętek od spodu konstrukcji.
• geometria umożliwiająca blokowanie się nakrętki w profilu
CWC100H50 podczas dokręcania
• wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej odporności na korozję
Opis techniczny
• Materiał: Stal S250GD w powłoce Magnelis®
Na zamówienie: E – stal nierdzewna
• przykład montażu paneli do ceowników
CWC100H50…NMC za pomocą nakrętki rombowej NRM8PV oraz klem
1. Nakręconą nakrętkę NRM8PV na śrubę SAM8…E wkładamy z góry
prowadząc ją równolegle do otworów w profilu
2. Podczas dokręcania śruby SAM8…E kluczem imbusowym następuje
blokada nakrętki NRM8PV w profilu CWC100H50…NMC
3. Poprawnie zamontowana nakrętka
Uniwersalna osłona wiatrowa z regulacją długości
Montaż do konstrukcji na dachy płaskie o nachyleniu paneli 10,15 i 20° w celu poprawy właściwości aerodynamicznych konstrukcji i obniżenia masy balastu
Zalety
• szeroki zakres regulacji długości 1200-2165 mm
• gęsta perforacja umożliwiająca dostosowanie długości osłony do różnych paneli
• specjalnie zaprojektowane wycięcia umożliwiają swobodne wyłamanie
zaślepki w miejscu,w którym jest to konieczne
• wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej odporności na korozję
• montaż do konstrukcji pozwala na zmniejszenie wymaganego do obciążenia konstrukcji balastu
• specjalne wycięcia pozwalają na założenie osłony przez 1 osobę bez
konieczności przekładania i przytrzymywania śrub od drugiej strony
Opis techniczny
• materiał: Stal S250GD w powłoce Magnelis®
• do montażu należy użyć 6 – 8 kpl. śrub SGKFM8x20
• osłona składa się z 2 elementów o długości 1115 mm
• na zamówienie możliwość wykonania osłon o większym zakresie regulacji długości
Stalowa płyta mocująca na dach płaski
Montaż do dachu płaskiego pokrytego papą lub membraną
Zalety:
• bezinwazyjny montaż do dachu pokrytego papą lub membraną
• geometria oraz nośność dopasowana do konstrukcji BAKS
• niska waga, która nie powoduje nadmiernego obciążania dachu
• SPM1 komplet zawiera podkładkę powiększoną, podkładkę
sprężystą i nakrętkę ze stali nierdzewnej
• SPM2 komplet zawiera 2 podkładki powiększone, 2 podkładki
sprężyste i 2 nakrętki ze stali nierdzewnej
Opis techniczny
materiał: Stal S350GD w powłoce Magnelis®
SPM1 – należy stosować dwie płyty do montażu profilu
w konstrukcjach typu wschód-zachód
SPM2 – należy stosować dwie płyty do montażu profilu
w konstrukcjach skierowanych na południe
Łącznik profila aluminiowego LPAN40
Bezśrubowe łączenie profili aluminiowych
Zalety:
– ścięcia na końcach ułatwiające wstępne umieszczenie łącznika
w profilu,
– kształt łącznika zapewnia bardzo stabilne połączenie profili,
– ograniczniki głębokości wbicia łącznika w profil,
– wykonanie z materiału w powłoce Magnelis o bardzo wysokiej
odporności antykorozyjnej.
Szyna montażowa aluminiowa SMA40/033, SMA70/033 i SM400
Mocowanie paneli PV do blachy trapezowej np. konstrukcja DS-V6aN i DS-V6bN
Zalety:
– wysokość szyny 40 i 70 mm zapewnia szybki montaż oraz dobrą
wentylację pod panelami PV
– specjalny przekrój zwiększający wytrzymałość elementu
– powierzchnie styku szyny z dachem wyposażone w gumę
uszczelniającą
– specjalny rowek (szczegół A na rysunku) umożliwia łatwe
pozycjonowanie wkrętów przy wkręcaniu,
– niewielka wysokość pozwalająca na estetyczny montaż paneli
blisko połaci dachu
Zobacz produkt SMA40/033
Zobacz produkt SMA70/033
Zobacz produkt SM400
Pośredni uchwyt panelu do konstrukcji wolnostojących UPPDMC
Mocowanie paneli PV do ceowników, bez konieczności wiercenia otworów w profilu, w przypadku, gdy miejsca montażu klem nie pokrywają się z fabryczną perforacją profilu.
Zalety:
– szybki i płynny montaż ułatwiający montaż paneli
w wymaganych strefach montażowych na ramie,
– wykonanie z materiału w powłoce Magnelis® o bardzo wysokiej
odporności na korozję
– umożliwia montaż bez konieczności wiercenia w przypadku
gdy nie ma otworów pod montaż klem,
– płynna regulacja ustawienia,
– montaż na krawędzi profilu do grubości 3,0 mm,
Podkładka uziemiająca do ram paneli fotowoltaicznych PUP i PUPK
Montaż w miejscu styku ram paneli z konstrukcją nośną w celu zapewnienia ciągłości elektrycznej
Zalety:
– brak konieczności stosowania połączeń uziemiających w
postaci linek,
– przyspieszenie czasu montażu instalacji,
– poprawa bezpieczeństwa,
– zapewnia ciągłość elektryczną
Uchwyt panela dolny i górny UPDCNMC i UPGC…NMC
Montaż paneli PV na dachach płaskich
Zalety:
– podłużne otwory do montażu paneli dają możliwość przesunięcia w przypadku nierówności podłoża do którego montowana jest konstrukcja
– możliwość skonfigurowania konstrukcji wschód-zachód
– umożliwia płynną regulację rozstawu uchwytów pod panel
– montaż uchwytu do ceownika za pomocą jednej śruby z nakrętką rombową
– łatwy i szybki montaż
– wysokie parametry wytrzymałościowe
– wysoka jakość i estetyka wykonania
– uniwersalny uchwyt do 3 kątów mocowania paneli
Uchwyt do blachy z rąbkiem stojącym UBZRPE… i UBZRE…
Montaż elementów konstrukcji PV do dachu pokrytego blachą na rąbek
Zalety:
– bezinwazyjny montaż do dachu (mocowanie do rąbków
stojących)
– szybki montaż bez konieczności szukania elementów
więźby dachowej
– wysokie parametry wytrzymałościowe
– wysoka jakość i estetyka wykonania
– element dociskowy uchwytu posiada przetłoczenie
wzmacniające
Nowe Systemy w Konstrukcjach Fotowoltaicznych
Konstrukcja wolnostojąca (wschód-zachód):
Link: System W-V2G1-WZ-10°
Konstrukcja wolnostojąca (Bifacial):
Link: System W-H4G2-BI-30°
Konstrukcja na dachach płaskich:
Link: System DP-DNHBE-WZ (wschód-zachód)
Konstrukcja na ścianie:
Link: System E-VKRN
Konstrukcja na ścianie:
Link: System E-VKTN
Konstrukcja na ścianie:
Link: System B-VPN

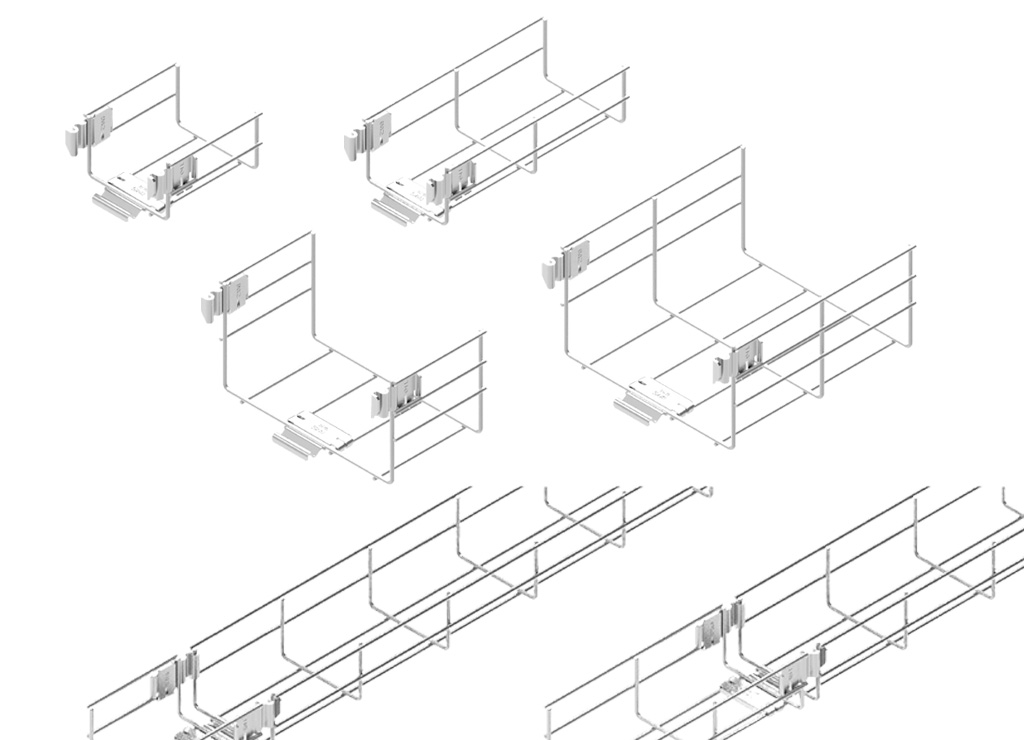

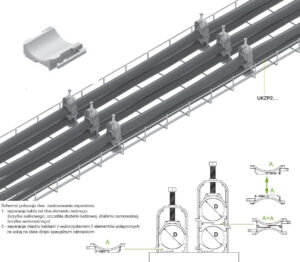

Rozsuwany Łącznik koryt siatkowych LSR…
Łącznik LSR ułatwia i przyśpiesza montaż trasy koryt siatkowych dzięki regulacji długości brakujących odcinków trasy które dochodzą do przeszkody, rozgałęzia lub zmieniają swoją wysokość. Brakujący odcinek długości trasy można wydłużyć montując łącznik LSR i go rozsuwając przez co unikamy docinania drabin.
ZALETY:
– szybkie i pewne połączenie,
– przyśpieszenie montażu całej trasy kablowej,
– unikamy mechanicznego docinania trasy kablowej,
– płynna regulacja długości,
Rozsuwany Łącznik drabin kablowych LDR…
Łącznik LDR ułatwia i przyśpiesza montaż trasy drabin kablowych dzięki regulacji długości brakujących odcinków trasy które dochodzą do
przeszkody, rozgałęzia lub zmieniają swoją wysokość. Brakujący odcinek długości trasy można wydłużyć montując łącznik LDR i go rozsuwając
przez co unikamy docinania drabin. Po ustaleniu odpowiedniego rozsunięcia zabezpieczamy łącznik połączeniem śrubowym (M8x14)
ZALETY:
– szybkie i pewne połączenie,
– przyśpieszenie montażu całej trasy kablowej,
– unikamy mechanicznego docinania trasy kablowej,
– płynna regulacja długości,
– możliwość wzmocnienia łącznika przez montaż szczebla w dnie,
Pokrywa trójnika dostawnego PTDSUC…
Ochrona kabli przed uszkodzeniami. Szczelne zabezpieczenie przed gromadzeniem się kurzu i brudu. Szczególne zastosowanie w pomieszczeniach o dużym zapyleniu.
Kształtki Klik KKFJ, KPFJ, KKFMJ, KMPFJ, TKFJ, TPFJ, CZKFJ, CZPFJ, RKLFJ, RKPFJ, RKSFJ, TKDFJ, …H60
Rozgałęzienie trasy kablowej oraz zmiana kierunku prowadzenia trasy kablowej.
Zalety:
– Bezśrubowy, szybki i łatwy montaż z korytkami KF…
KKFJ…H60
KPFJ…H60
KKMFJ…H60
KMPFJ…H60
TKFJ…H60
TPFJ…H60
CZKFJ…H60
CZPFJ…H60
RKLFJ…H60
RKPFJ…H60
RKSFJ…H60
TKDFJ…H60

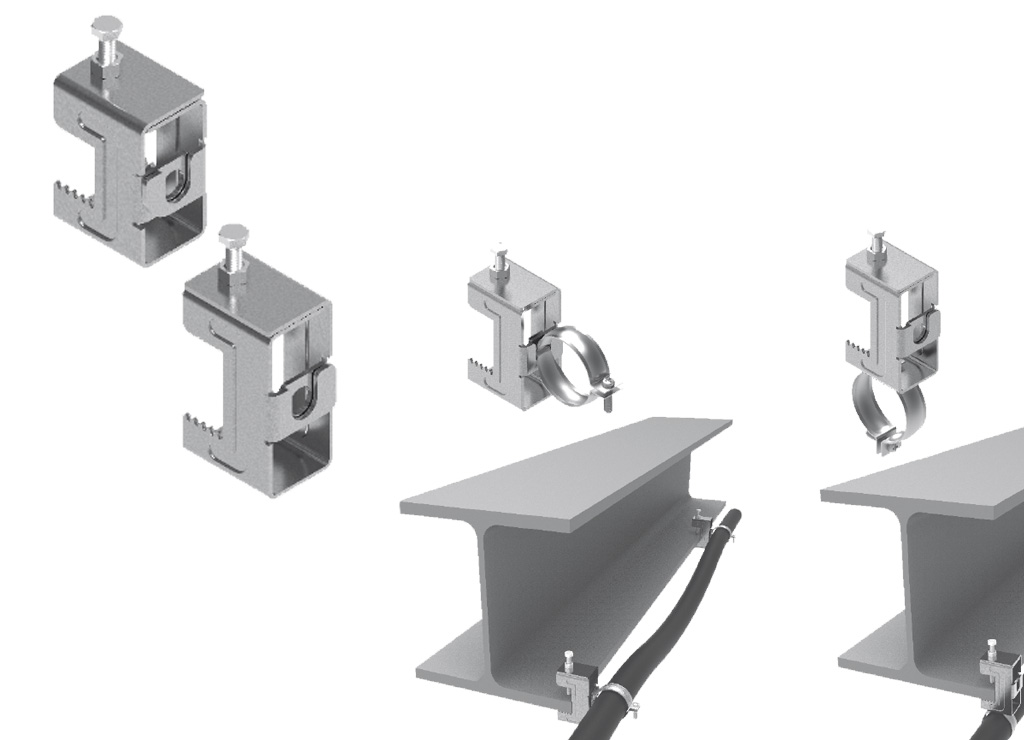

KF… Korytko Klik
Prowadzenie trasy kablowej.
Zastosowanie korytek KF… z połączeniem bez śrubowym:
– w instalacjach elektrycznych montowanych na konstrukcjach stalowych uziemionych
– w instalacjach elektrycznych o napięciu do 1kV
– w instalacjach hydraulicznych, pneumatycznych itp.
Zalety:
– Potwierdzona certyfikatem ciągłość elektryczna
– Szybki i łatwy montaż
– Stabilne połączenie zatrzaskowe
– Głębokie przetłoczenia otworów w dnie podwyższają wytrzymałość korytka
– Gęsta perforacja z przetłoczeniami zapewnia znakomitą wymianę ciepła i jest tak zaprojektowana, by umożliwić montaż korytka na wsporniku firmy BAKS w dowolnym miejscu
– Otwory Ø11 w dnie koryta umożliwiają podwieszanie na pręcie gwintowanym
